آموزش نصب و راه اندازی یو پی اس به شما کمک میکند تا از عملکرد صحیح این دستگاه و افزایش طول عمر تجهیزات متصل به آن مطمئن شوید. یو پی اس یا منبع تغذیه بدون وقفه یکی از مهمترین تجهیزات حفاظتی در سیستمهای برقی است که نقش حیاتی در جلوگیری از قطع ناگهانی برق و آسیب به دستگاهها دارد.
در این مقاله، مراحل نصب UPS را به صورت اصولی بررسی میکنیم تا هم کاربران خانگی و هم محیطهای اداری و صنعتی بتوانند بهدرستی از آن استفاده کنند. آشنایی با نحوه راهاندازی UPS باعث کاهش خطاهای رایج، افزایش ایمنی و بهرهوری سیستم برق میشود. اگر قصد خرید یا استفاده از یو پی اس را دارید، دانستن روش نصب صحیح آن یک ضرورت است. در ادامه، بهصورت گام به گام به آموزش نصب و راه اندازی یو پی اس میپردازیم.
آنچه در ادامه میخوانیم:
- تجهیزات مورد نیاز برای نصب یو پی اس
- نکات ایمنی در نصب دستگاه UPS
- مرحله اول، بررسی ظرفیت دستگاه و نیازهای مجموعه
- مرحله دوم، تعیین مکان مناسب برای نصب
- مرحله سوم، بررسی اتصالات دستگاه
- مرحله چهارم، بررسی باتری یو پی اس
- مرحله پنجم، نصب کارت شبکه
- مرحله ششم، تنظیمات UPS
- مرحله هفتم، تست و ارزیابی دستگاه یو پی اس
- اشتباهات رایج در نصب UPS
تجهیزات مورد نیاز برای نصب یو پی اس
در ابتدای مقاله آموزش نصب و راه اندازی یو پی اس به تجهیزات مورد نیاز برای نصب آن میپردازیم.
- دستگاه یو پی اس مناسب با محیط
- سیم برق و کابل مسی برای ورودی و خروجی یو پی اس
- پریز مناسب و انواع محافظ برق
- ترمینال اتصال
- باتری مناسب یو پی اس
- ولت متر و فازمتر
- کلید قطع و وصل
- ابزارآلات کاربردی مثل متر، پیچ گوشتی، آچار و …
- رک، پایه یا نگهدارنده
- سیستم ارتینگ
- سیستم تهویه
- نقشه نصب و بروشور راه اندازی
بیشتر بخوانید: انواع سیستم های تامین برق اضطراری کدام است؟

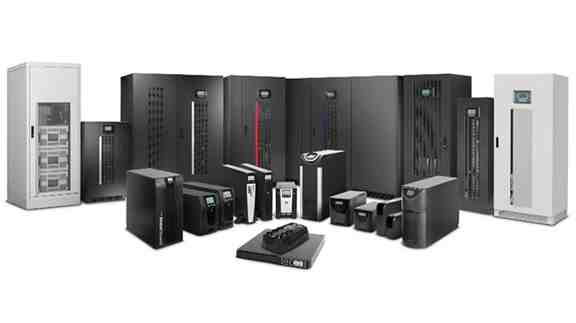

نکات ایمنی در نصب دستگاه UPS
در این بخش از مقاله آموزش نصب و راه اندازی یو پی اس به بررسی نکات ایمنی پیرامون نصب دستگاه UPS میپردازیم. یکی از مهمترین نکات این است که یو پی اس در محیط خشک نصب شود و تهویه مناسب داشته باشد. رطوبت یا گرمای زیاد عملکرد دستگاه را با اختلال مواجه میکند. در نظر داشته باشید که ظرفیت دستگاه با تجهیزات شما سازگاری داشته باشد. البته پیشنهاد میشود در هر صورت از اتصال بار اضافی به یو پی اس خودداری کنید. الکتروموتورهای صنعتی یا چاپگرهای لیزری میتوانند دستگاه را از کار بیندازند.
سیم کشی یو پی اس بهتر است زیر نظر تکنسین برق باشد تا تمامی استانداردها رعایت شود. کابلها نباید در مسیر تردد افراد نصب شود و باید در مکانی امن باشد. همچنین سیستم ارتینگ باید همواره برقرار باشد تا شوکهای الکتریکی و برق گرفتگی ایجاد نشود.
در ادامه مراحل نصب یو پی اس را بررسی خواهیم کرد.
مرحله اول، بررسی ظرفیت دستگاه و نیازهای مجموعه
اولین مرحله در آموزش نصب و راه اندازی یو پی اس بررسی تطابق ظرفیت دستگاه یو پی اس با توان مصرف کنندهها است. برای انجام این محاسبه باید توان مصرفی تجهیزات برقی مجموعه را به دست بیاورید و با جریان خروجی یو پی اس مقایسه کنید. توجه داشته باشید که اتصال تجهیزات با توان بیش از ظرفیت UPS، اضافهبار شناسایی شده و دستگاه یو پی اس به طور خودکار جریان خروجی را قطع میکند. این کار به تجهیزات برقی آسیب میزند. بنابراین پیش از خرید دستگاه ظرفیت آن را با توان مورد نیاز مقایسه کنید.
مرحله دوم، تعیین مکان مناسب برای نصب
مکانی که UPS در آن نصب میشود باید شرایط محیطی مناسبی داشته باشد. این شرایط شامل دمای کنترل شده، رطوبت کم و تهویه مناسب باشد. همچنین دستگاه باید دور از اشعه و مواد شیمیایی باشد. در صورتی که مکان نصب یو پی اس تهویه نداشته باشد، دمای داخلی دستگاه بالا میود و کارایی آن کم میشود.
یکی دیگر از نکات مهم در مکان نصب دستگاه این است که یو پی اس دور از دسترس افراد باشد تا نتوانند به راحتی به آن دسترسی داشته باشند. برای این کار میتوانید از رک یا قفسه مخصوص استفاده کنید. نصب دستگاه داخل رک امکان مدیریت بهتر را نیز فراهم میکند و رکهای قفل در ایمنی را افزایش میدهند.
مرحله سوم، بررسی اتصالات دستگاه
سیم و کابل و سایر اتصالات یو پی اس باید پیش از استفاده از دستگاه تست و ارزیابی شوند. این موضوع در آموزش نصب و راه اندازی یو پی اس بسیار اهمیت دارد. اگر اتصالات دستگاه شل باشد، ممکن است آتش سوزی یا جرقه رخ بدهد. همچنین ممکن است به دستگاههای متصل آسیب وارد کند. در نتیجه پس از اتمام سیم کشی یک بار تمامی فرایند را بررسی کنید و از یک برقکار کمک بگیرید تا از استحکام و ایمنی اتصالات مطمئن شوید.
مرحله چهارم، بررسی باتری یو پی اس
باتری یک عضو مهم و حیاتی در یو پی اس است. باتریها مراقبت یژه نیاز دارند. به همین دلیل باید به صورت دورهای سلامت آنها بررسی شود. شرایط نگهداری این باتریها باید مطلوب باشد و به موقع تعویض شود. نوع باتری باید با نوع دستگاه یو پی اس تطابق داشته باشد.
مرحله پنجم، نصب کارت شبکه
آموزش نصب و راه اندازی یو پی اس را با نصب کارت شبکه ادامه میدهیم. برای مدیریت دستگاه به یک کارت شبکه نیاز است. کارت شبکه امکانات زیادی برای دستگاه فراهم میکند. به عنوان مثال قابلیت کنترل از راه دور، ارسال هشدار و قابلیت خاموش کردن توسط کارت شبکه فعال میشود. این وسیله به افزایش کارایی کمک میکند.

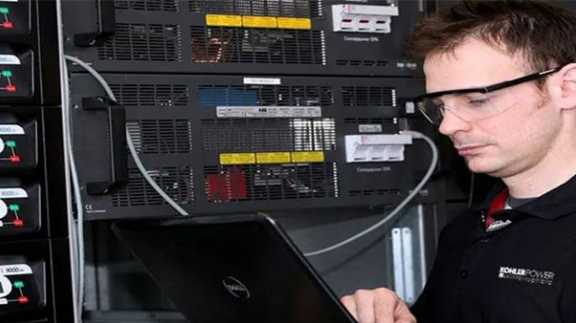

مرحله ششم، تنظیمات UPS
تنظیمات شامل تعیین ولتاژ خروجی، بررسی جریان و تنظیم زمان تاخیر میشود. در یو پی اس با توان بالا این تنظیمات دستی انجام میشود. تنظیمات نادرست کارایی دستگاه را از بین میبرد. برای تنظیمات بهتر است دقیقاً مطابق با بروشور دستگاه پیش بروید.
- به کنترل پنل و سپس setting وارد شوید.
- گزینه power option را دو بار کلیک و سپس بخش ups را انتخاب کنید.
- بخش Select Manufacturer را انتخاب و روی گزینه مورد نظر تنظیم کنید.
- در بخش Generic روی گزینه Select Model کلیک کنید.
- در بخش on port پورت دستگاه را وارد کنید و گزینه next را کلیک کنید.
- گزینههای On battery/UPS shutdown و Low battery و Power fail در پنجره جدید باید تیک داشته باشند. سپس گزینه finish را انتخاب کنید.
- پس از انجام این تنظیمات به پنجره یو پی اس برگردید و به واسطه گزینه Configure وارد تنظیمات هشدار شوید.
- پس از تنظیمات بالا کامپیوتر را خاموش کنید.
- پیش از روشن کردن دستگاه یو پی اس کلیدهای ورودی و خروجی دستگاه را بررسی کنید و وضعیت نمایشگر را چک کنید. همچنین ولتاژ خروجی را نیز بررسی کنید.
مرحله هفتم، تست و ارزیابی دستگاه یو پی اس
برای تست دستگاه میتوان برق را به صورت کنترل شده قطع کنید و یا با باتری کاهش یافته آن را تست کنید. در این صورت پیام هشدار روی صفحه ظاهر میشود. یو پی اس وارد عمل میشود. دقت کنید که برنامه پیش از نصب تمامی دادهها را ذخیره کند.
اشتباهات رایج در نصب UPS
- نصب باتری یو پی اس با ترتیب اشتباه
- نصب دستگاه در شرایط بد آب و هوایی و مکان نامناسب
- استفاده از افراد غیرمتخصص در نصب و سیم کشی
- توجه نکردن به توان مورد نیاز و ظرفیت دستگاه
- عدم توجه به دستورالعملهای فنی و ایمنی
