آموزش نصب سینی کابل یکی از مهمترین مراحل در اجرای پروژه‌های برق‌رسانی و تأسیسات صنعتی و ساختمانی است. استفاده از سینی کابل باعث نظم‌دهی به مسیر کابل‌ها، افزایش ایمنی، و سهولت در نگهداری و توسعه شبکه برق می‌شود. اگر چه انتخاب سینی کابل مناسب اهمیت بالایی دارد، اما نصب اصولی آن نقشی کلیدی در عملکرد صحیح سیستم ایفا می‌کند. در این راهنمای جامع، مراحل نصب سینی کابل را به‌صورت گام به گام بررسی کرده و نکات مهمی مانند انتخاب ابزار مناسب، رعایت استانداردها، و جلوگیری از خطاهای رایج را توضیح خواهیم داد.
با مطالعه این مقاله، چه شما یک پیمانکار باشید و چه یک تکنسین برق، می توانید با اصول صحیح نصب سینی کابل آشنا شوید.
در ادامه این مقاله با ما همراه باشید.
آنچه در ادامه می خوانیم:
- طراحی نقشه و تعیین مسیر عبوری سینی کابل
- بررسی نوع کابل های عبوری از سینی
- بررسی تجهیزات موزد نیاز
- نصب ساپورت ها و اتصالات جهت نصب سینی
- نصب شاخه های سینی کابل
- بازرسی و تست نهایی
- نکات مهم در نصب سینی برق

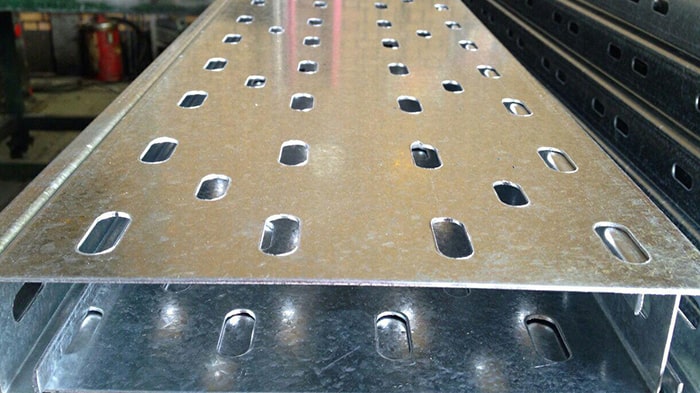

طراحی نقشه و تعیین مسیر عبوری سینی کابل
اولین مرحله در آموزش نصب سینی کابل با برنامه ریزی دقیق و طراحی اصولی مسیر عبوری سینی آغاز می شود. ابتدا باید مکان هایی که نیاز به نصب سینی دارند مشخص شوند. با طراحی نقشه مناسب تعداد و نوع اتصالات مورد نیاز نیز مشخص خواهد شد. طراحی نقشه برای سیستم باید بر اساس NEC ماده ۳۹۲،NEMA VE 1 ، IEC 61537 انجام شود. همچنین از شیوه های کاری ایمن که شرح آن در NFPA 70E و NEMA VE 2 آمده نیز باید پیروی شود. همچنین تمامی محدودیت های نصب و کابل کشی، شعاع خم سینی کابل، کشش کابل‌ها و فشار دیواره جانبی نیز باید در نظر گرفته شود. چیدمان و نقشه مسیر سینی باید به گونه ای باشد که با تاسیسات مکانیکی و تغییرات معماری هماهنگ باشد و از بروز تداخل جلوگیری شود.
بیشتر بخوانید: جدول استاندارد سینی کابل
بررسی نوع کابل های عبوری از سینی
یکی از مهم ترین نکات در نحوه نصب سینی کابل بررسی نوع کابل ها و حجم آن ها است. زیرا جنس و مدل سینی باید مطابق با وزن کابل و انواع آن مشخص شود. به عنوان مثال براساس استاندارد NEC318، جهت نصب سیم و کابل شبکه، انتقال داده و دیتا می توان از هر نوع سینی استانداردی استفاده کرد. در مقابل کابل های فشار قوی و کابل های انتقال برق باید سینی مشبک داشته باشند زیرا گرما تولید می کنند و برای مجموعه خطر آفرین می شوند.
به سایز سینی کابل یعنی عرض و ضخامت نیز توجه کنید. زیرا ممکن است حجم کابل ها زیاد باشد و سنگینی آن ها باعث خم شدن و شکسته شدن سینی شود.
بیشتر بخوانید: OBO نرم افزار محاسبه ظرفیت سینی کابل

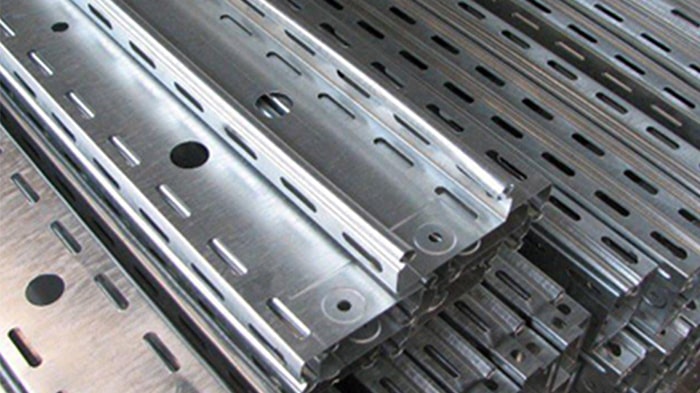

بررسی تجهیزات مورد نیاز
حال که نقشه مسیر عبوری سینی و همچنین نوع کابل های برق مشخص و تأیید شد، باید تمامی سینی‌های کابل و متعلقات آن مطابق با استانداردهای پروژه خریداری، بررسی و نگهداری شوند. همچنین پیمانکار باید تا از صحت کیفیت و تطابق با الزامات و استانداردها اطمینان پیدا کند.
در نصب و اجرای سینی ها اغلب به موارد زیر نیاز است:
- رابط‌ها و اتصالات سینی کابل
- زانو سینی کابل
- تبدیل سینی
- سه‌راهی سینی کابل
- جوینت سینی
- دیوایدر سینی کابل
این قطعات می توانند باعث تغییر جهت، اتصال چند مسیر و جداسازی کابل‌ها بشوند. به خصوص در پروژه‌هایی که مسیرها پیچیده است. البته توجه داشته باشید که از هر اتصالی نمی‌توان در هر قسمت استفاده کرد. برای افزایش استحکام پروژه و کاهش خطرات مکانیکی و افزایش طول عمر سیستم اتصالات باید به درستی انتخاب و نصب شوند.
نصب ساپورت ها و اتصالات جهت نصب سینی
یکی از مهمترین مراحل در آموزش نصب سینی کابل، نصب ساپورت سینی است. این مرحله برای حفظ استاندارد نصب سینی ضرورت دارد. زیرا تاثیر مستقیم بر پایداری و ایمنی سیستم دارد. روش رایج برای ساپورت‌گذاری شامل نصب دیواری و سقفی است.
- در روش دیواری، از براکت یا دستک استفاده می شود. این محصول به کمک انکر بولت یا رول بولت به دیوار متصل می شود. براکت ها یک پلیت در یک سمت دارند و سایز آن نسبت به وزن و نوع سینی تعیین می شود.
- در روش نصب سقفی نیز ساپورت باید تحمل وزن کابل‌ها و هرگونه بار اضافی را داشته باشد. سپس از سقف به سمت پایین نصب می شود.
- در نصب طبقاتی سینی ساپورت F و U کاربرد دارد.

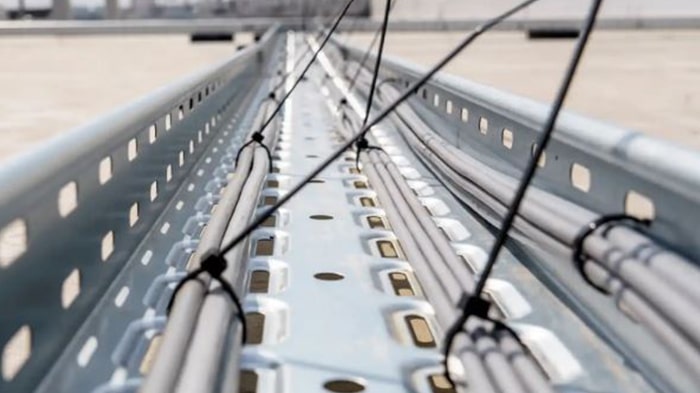

نصب شاخه های سینی کابل
پس از نصب سیستم ساپورت نوبت به نصب شاخه های سینی کابل است. شاخه های سینی باید به شکلی قرار بگیرند که تکیه گاه ها در میانه های سینی قرار بگیرند. با این روش نصب، استحکام و مقاومت سینی برق نیز افزایش پیدا می کند.
باید یک شاخه از سینی کابل روی دو قطعه براکت یا ساپورت قرار بگیرد. توجه داشته باشید که انتهای هر شاخه نباید به صورت مستقیم روی تکیه گاه قرار بگیرد. در صورتی که فاصله با طول یک شاخه از سینی ها یکسان باشد باید دو قطعه را توسط رابط سینی به هم وصل کنید و سپس مرحله قبلی را انجام دهید.
فاصله تکیه‌گاه‌های سینی باید کمتر از ۳ متر برای مدل‌های نردبانی باشد. همچنین برای سینی‌های سوراخ‌دار نیز حداکثر ۲ متر مناسب است. این فاصله استاندارد از افتادگی یا فشار بیش از حد بر ساختار جلوگیری می کند.
بازرسی و تست نهایی
این مرحله شامل مواردی همچون بررسی اتصالات، کنترل پشتیبانی‌ها و موقعیت نصب است. در این مرحله اطمینان حاصل می شود که سینی‌ها به صورت استاندارد نصب شده‌اند. در صورت نقص در اتصالات یا پشتیبانی‌ها سینی سقوط می کند و به کابل ها آسیب وارد می شود.
بیشتر بخوانید: شعاع خمش سینی کابل چگونه محاسبه می شود؟
همچنین باید تحمل وزن سینی، فاصله ها و استحکام اتصالات را نیز بررسی کنید.
تست بعدی مربوط به نشت جریان است. در این مرحله می توانید عایق کابل ها و سیستم ارتینگ را کنترل کنید.
نکات مهم در نصب سینی برق
- سینی اغلب به صورت افقی و هم سطح با کف نصب می شود.
- اگر شرایط نصب خاص است، می توان روی لبه نیز نصب کرد.
- اگر در محیط مرطوب سینی استفاه می شود، استفقاده از روکش نیز ضرورت دارد. روکش ها باید از همان جنس سینی باشند. همچنین باید با گیره های استاندارد مطابق با مشخصات پروژه نصب شوند.
- همیشه ۲۰ درصد سینی باید خالی باشد تا در آینده بتوان کابل‌ها را افزایش داد.
