سرکابل برق یا Cable Termination که متداول ترین آن سرکابل حرارتی است. جهت اتصال کابلها به دیگر اتصالات برق مورد استفاده قرار می گیرد. انواع سرکابل در مدل های مختلف به بازار عرضه شده است که از مهم ترین آنها می توان به سرکابل حرارتی، سرد و فشارضعیف، متوسط و سرکابل فشار قوی اشاره کرد. در واقع برای ایجاد اتصال میان کابلهای قدرت زمینی مانند پست و تابلو برق و شبکه کابلهای هوایی و سایر تجهیزات برقی مانند ترانسفورماتور، از این محصول استفاده میشود. سرکابل علاوه بر ایجاد اتصال، میدان الکتریکی اطراف کابل را نیز کنترل کرده و مانع ورود هرگونه رطوبت به داخل کابل میشوند. همین موضوع سبب شده است تا در فرایند کابل کشی متخصصین به خرید سرکابل حرارتی دیگر انواع آن اقدام کنند. این تجهیزات باعث کاهش تخلیه بار در محلهای اتصال میشوند و فاصله خزشی را نیز افزایش می دهند.
خرید سرکابل حرارتی از راندنو
پیش از خرید سرکابل حرارتی و دیگر موارد باید به نکات زیر توجه کرد:
سرکابل حرارتی داخلی و سرکابل هوایی
به طور کلی سرکابل ها به دو نوع داخلی (Indoor cable Termination) و سرکابل هوایی (Outdoor Cable Termination) تقسیم بندی می شوند. از سرکابل داخلی در فضاهای بسته مانند تابلو برق، پستهای داخل ساختمان یا کارگاه و از نوع هوایی در حالی که از سرکابل هوایی در فضاهای باز مثل تیرهای برق، ترانسهای هوایی و اتصالات روی دکل استفاده می شود. نوع هوایی از مقاومت بالاتری برخوردار است و دارای روکش ضد UV، ضد رطوبت، و مقاوم در برابر باران، گردوغبار و دماهای مختلف است.
سایز سرکابل
سایز کابل باید متناسب با سایز سرکابل باشد. هر چه سایز سرکابل بالاتر باشد قیمت آن نیز بیشتر است.
جنس کابلشو
جنس کابلشوی موجود در سرکابل می تواند از نوع مسی، آلومینیومی و یا بی متال باشد. همان طور که می دانید از هر کدام برای کابل مخصوص به خود و از سرکابل با کابلشو بی متال بر هر نوع کابل (مسی یا آلومینیوم) استفاده می شود.
محدوده ولتاژ
محدوده ولتاژ نیز یکی از مهم ترین مواردی است در خرید آنلاین سرکابل حرارتی باید به آن دقت داشته باشید. این محصولات در سه نوع سرکابل فشار ضعیف، فشار متوسط و فشار قوی تولید می شوند. محدوده ولتاژ فشار ضعیف 1 کیلووات، فشار متوسط تا 36 کیلووات و بالای 36 کیلووات از نوع فشار قوی است.
- آرموردار بودن و یا بدون آرمور کابل
- نوع شیلد (وایری و یا نواری بودن)
- نوع عایق کابل
- برند و شرکت سازنده
برای خرید سرکابل حرارتی میتوانید از بخش بالای همین صفحه، کالای مورد نظر خود را انتخاب کنید و مشخصات کابل برق را مشاهده نمایید. سپس قیمت کالا را در فروشگاه های مختلف با یکدیگر مقایسه کنید و بصورت مستقیم با فروشنده مورد نظر ارتباط برقرار نمایید. راندنو امکان مشاهده لیست قیمت سرکابل و برقراری ارتباطی بدون واسطه با نمایندگی سرکابل و مفصل بندی را برای شما فراهم میسازد.
سرکابل چیست
هنگامی که نیروگاههای تولید انرژی و مصرف کننده از هم فاصله میگیرند، میزان ولتاژ تغییر می کند. برای بهبود شرایط انتقال و کاهش تلفات در مسیر انتقال، پست های برق 63/20 کیلوولت احداث میشود. این پستها آخرین ایستگاههای تغییر ولتاژ برای مصرف کننده هستند. ورودی این پستها اغلب به صورت هوایی و با هادی های لخت هستند. گاهی هم به صورت زمینی با ولتاژ 63 کیلوولت کابل آن ها کشیده میشود. خروجی نیز اغلب زمینی است. وجود این خطوط زمینی به این معنا است که در کابل کشی از اتصالات کابل همانند کابلشو یا سرکابل حرارتی هوایی و داخلی استفاده شده است. جنس عایق سرکابل از پلیمر مقاوم است و در برابر اشعه ایکس نیز مقاوم هستند. سرکابل فشار فشار ضعیف، فشار متوسط و سرکابل فشار قوی مانند 1 کیلوولت، 12 کیلوولت و سرکابل 20 کیلو ولت و 33 کیلوولت ارائه میشوند. در واقع یکی از مهمترین عوامل تاثیرگذار برروی قیمت سرکابل ولتاژ آن ها است.
سرکابلها بنا به محل نصب و شرایط استفاده به چند دسته تقسیم بندی میشود:
سرکابل حرارتی
سرکابل حرارتی پرکاربردترین نوع سرکابل است. این محصولات در دو نوع فشار ضعیف (تا ولتاژ 1 کیلو ولت) و فشار قوی (تا ولتاژ 63 کیلو ولت) ساخته میشوند و در آن ها از یک نوع روکش به نام Heat Shrink استفاده شده است. این روکش از پلی اتیلن کراس لینک تهیه میشود.سر کابل حرارتی از لوله ها و قطعات پلیمر ویژه با خاصیت جمع شوندگی در اثر حرارت ساخته شده است و با حرارت دادن (معمولاً با مشعل گازی یا هیتر)، روی کابل جمع شده و کاملاً آببندی و عایق می شود.
اجزای سرکابل حرارتی
- کابلشو: برای ایجاد اتصال مکانیکی و الکتریکی کابل به شینه ها و تجهیزات استفاده می شود.
- لوله عایق حرارتی: برای ایجاد پوشش هادی و عایقکاری و عایق الکتریکی رو کابل استفاده می شود.
- لوله استرسکنترل یا Stress Control Tube: جهت پخش و یکنواخت سازی میدان الکتریکی در نقطه برش عایق استفاده می شود.
- لایه یا نوار نیمههادی: برای هموار کردن جریانهای سطحی استفاده می شود و در مدل های فشار متوسط و فشار قوی یافت می شود.
- لوله بیرونی یا Outer Jacket: جهت حفاظت مکانیکی و محیطی به کار می رود و ضد UV و رطوبت است.
- چسب حرارتی داخلی یا Hot Melt Adhesive: برای آب بندی کامل کابل و جلوگیری از نفوذ آب و رطوبت استفاده می شود.
- کلاهک یا ترمینال کابلشو: برای اتصال به شینه یا تجهیزات و جلوگیری از نفوذ آب و گرد و غبار به انتهای کابل استفاده می شود.
مزایا سرکابل حرارتی
- وزن سبک، ابعاد مناسب
- نصب سریع و آسان
- آب بندی و عایق بندی عالی
- دوام و طول عمر بالا
- غایق بندی مناسب برای تنش الکتریکی
- قیمت اقتصادی و مناسب تر از نوع سرد
- مقاومت بالا در برابر UV و شرایط محیطی.
- مناسب برای کابلهای XLPE و PVC.
مراحل نصب سرکابل حرارتی
- لایه برداری کابل
- پرس کابلشو روی هادی با کابلشو پرس کنید.
- نصب لوله های حرارتی به ترتیب استرس کنترل، عایق و بیرونی.
- حرارت دادن یکنواخت با مشعل و اینکه دقت کنید دود نکند یا بیش از حد داغ نشود.
- اطمینان از آب بندی کامل و چسبیدن لایه ها.
سرکابل سرد
در ساخت این نوع از روکش پلیمر سیلیکون استفاده میشود. این محصول در هنگام نصب نیازی به مشعل ندارد و کلیه قطعات سرکابل به صورت همزمان نصب میشود.
سرکابل پلاگین
از این نوع جهت اتصال میان پستهای کمپکت و تابلوها استفاده میشود. این محصولات به گونهای طراحی شدهاند که بازه وسیعی از سایزهای کابل را در برمیگیرند. مدل های پلاگین، به دو شکل سرکابل مستقیم و یا سرکابل چپوقی (زانویی) ارائه میشوند.
سرکابل connex
از این مدل برای نصب به GIS و ترمینال ترانسفورماتور قدرت تا سطح ولتاژ 245 کیلوولت استفاده میشود.
انواع سرکابل بر اساس میزان ولتاژ به سه نوع مختلف تقسیم بندی می شوند:
سرکابل فشار ضعیف
ولتاژ کاری این سرکابل بین 0.6 تا 1 کیلوولت است. سرکابل حرارتی فشار صعیف و سرکابل سرد فشار ضعیف از مهم ترین این محصولات به شمار می روند. از این مدل می توان برای کارهای کوچک، ساختمان و شبکه های توزیع شهری استفاده کرد. این محصول ساده ترین نوع سرکابل است که در برابر رطوبت و گرد وغبار مقاومت و عایق بندی بالا دارد.
سرکابل فشار متوسط
ولتاژ کاری سرکابل فشار متوسط بین 1 کیلوولت تا 36 کیلوولت است. سرکابل حرارتی فشار متوسط مشهورترین نوع این مدل است. از سرکابل با فشار متوسط می توان برای شبکه توزیع برق، کارخانهها، پالایشگاهها، شبکههای صنعتی و شهری و بسیاری از کارهای دیگر استفاده کرد. قیمت سرکابل 20 کیلوولت که یکی از متداول ترین سرکابل های موجود در بازار است را می توانید از فروشندگان راندنو دریافت کنید.
سرکابل فشار قوی (Slip on)
قدرت مند ترین نوع سرکابل است که ولتاژ آن از 36 تا 132 کیلوولت و بعضا تا 245 کیلوولت ایت. برای اتصال کابلهای قدرت به سایر ادوات شبکه از این محصولات استفاده میشود. به دلیل این که در ساختار این محصولات از بشقابکهای سیلیکونی استفاده شده است، برای نصبهای هوایی یک گزینه مناسب هستند. بشقابک سرکابل وظیفه مهمی را در شبکه برعهده دارد.
سرکابل ها بسته به نوع نصبی که دارند نیز به دو دسته داخلی و هوایی تقسیم بندی می شوند.
سرکابل حرارتی داخلی
سرکابل حرارتی داخلی (Indoor Termination)، برای محیط های خشک و سرپوشیده طراحی شده است. این مدل نسبت به نوع هوایی قیمت ارزان تر و اقتصادی دارد ولی مقاومت آن کم تر است. سرکابل ایندور ساختاری ساده تر و حجم کمتر و ایمنی بالاتری دارد. سرکابل داخلی از اجزای زیر تشکیل شده است.
- لوله عایق حرارتی (Heat Shrink Tube)
- لایه کنترل میدان الکتریکی (Stress Control Tube)
- لایه نیمه هادی (Semi-conductive Tube)
- چسب آب بند داخلی (Mastic/Sealant)
- در صورت نیاز، کابلشو یا اتصال مکانیک
سرکابل حرارتی هوایی

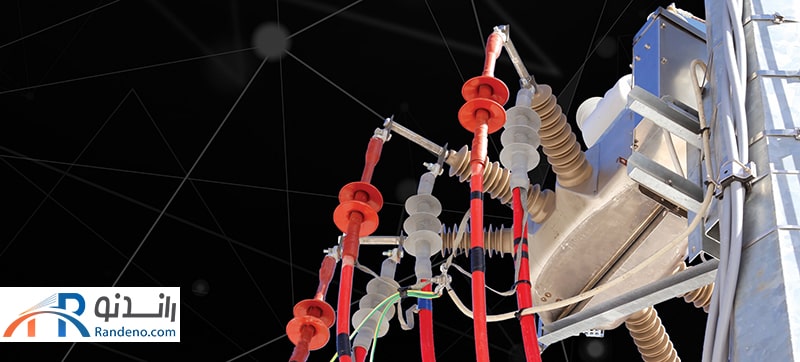

سرکابل حرارتی هوایی (Outdoor Termination) برای محیط های باز و بیرونی (فضای آزاد) طراحی شده است و دارای روکش ضد اشعه UV، ضد رطوبت و ضد گرد و غبار است. این مدل از قیمت و مقاومت بالاتری نسبت به نوع دیگر برخوردار است و از آن معمولاً در بالای تیر برق، روی دیوار بیرونی ساختمانها، یا ورودی پست ها نصب استفاده می شود. این محصول دارای چتر جهت عدم نفوذ برف و باران نیز است.
قیمت سرکابل
قیمت سرکابل به انواع مختلفی وابسته است. به عنوان مثال نوع کاربرد، سایز، جنس عایق و برند نقش بسیار مهمی در تعیین قیمت دارند. برای مشاهده قیمت سرکابل حرارتی می توانید به سایت راندنو مراجعه کنید و با زدن بر روی گزینه لیست فروشندگان، نام و قیمت آن ها را مشاهده کنید.
- هر چه سایز سرکابل بزرگ تر باشد قیمت آن نیز بیشتر است.
- سرکابل هوایی مقاومت بالاتری دارد و از قیمت بالاتری نیز نسبت به سرکابل داخلی دارد.
- هر چه ولتاژ سرکابل بالاتر باشد قیمت آن نیز بیشتر است. به عنوان مثال سرکابل 24 کیلوولت قیمت پایین تری نسبت به سرکابل 36 کیلوولت دارد. به طور کلی قیمت سرکابل فشار قوی بیشتر از سرکابل فشار متوسط دارد و نوع متوسط قیمت بالاتری نسبت به سرکابل فشار ضعیف دارد.
- نوع برند نیز در قیمت سرکابل حرارتی تاثیر گذار است. قیمت سرکابل هایی مثل گالا و ریکم اصل، نسبت به برندهای دیگر بالاتر است.
- سرکابل آرموردار قیمت بالاتری نسبت به بدون آرمور آن دارد.
- نوع عایق از عوامل موثر در قیمت سرکابل است. روکش XLPE مقاومت بالاتری نسبت به رکش PVC دارد در نتیجه قیمت بالاتری دارد.
- نوع سرکابل نیز در قیمت آن تاثیر دارد. سرکابل حرارتی قیمت پایین تری نسبت به مدل سرد آن دارد.
بهترین برند سرکابل حرارتی
در حال حاضر شرکت های زیادی به تولید و عرضه انواع سرکابل می پردازند که تاثیر بسزایی در قیمت و کیفیت سرکابل دارد. از محبوب ترین و بهترین تولیدکنندگان سرکابل می توان به شرکت ها و برندهای زیر اشاره کرد:
سرکابل گالا
گالا یک برند هندی است که صورت تخصصی به تولید انواع سرکابل و مفصل می پردازد. این شرکت که از سال 1979 فعالیت خود را آغاز کرده است، یکی از بهترین محصولات این حوزه را در جهان عرضه می کند.
سرکابل الکان
سرکابل الکان یا آلکان یکی از تولیدکنندگان پیشرو در زمینه تجهیزات برق قدرت از جمله سرکابل و مفصل است. این شرکت ایتالیایی با بیش از 130 سال سابقه محصولاتی با کیفیت بسیار بالا به بازار عرضه کرده است.
سرکابل ریکم
سرکابل ریکم Reychem Cable Termination یکی از محصولات پرطرفدار شرکت ریکم است که از آن برای اتصال انواع کابل فشار ضعیف، فشار متوسط و فشار قوی به تجهیزات مختلف برقی استفاده می شود. ریکم یک برند آلمانی است که به تولید تجهیزات قدرت و صنعتی می پردازد.
سرکابل DEDE
در واقع دِدِ، همان شرکت آژاکس است که یک شرکت ایرانی است که در زمینه تولید ملزومات سیم و کابل از جمله سرکابل و مفصل فعالیت می کند.
خرید آنلاین سرکابل با ارسال فوری و قیمت همکاری
شما می توانید با اطمینان خاطر و تضمین اصالت کالا سرکابل حرارتی را در برندهای مختلف گالا، ریکم، شاهین مفصل، DEDE، پارس جلفا از نمایندگان و فروشندگان اصلی آن تهیه کنید. فروشندگان راندنو، سرکابل های خود را به قیمت همکاری و به صورت اینترنتی و حضوری به فروش می رسانند. هم چنین در صورت موجود بودن کالا، ارسال آن به صورت فوری بود و در همان روز ارسال می گردد.
