مقره

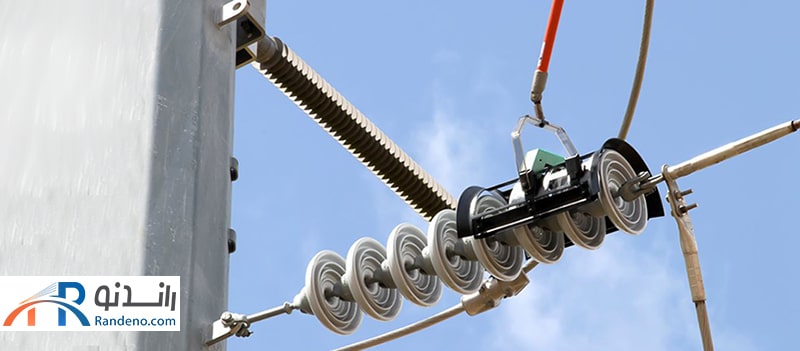

مقره یکی از مهم ترین اجزای شبکه های برق فشار قوی و سیستم های قدرت می باشد. این تجهیزات یک نوع عایق الکتریکی هستند که وظیفه اتصال کابل های برق به برج انتقال را بر عهده دارند. مقره های برق از گذر و عبور جریان به زمین جلوگیری می کنند و در شرایط خاص آب و هوایی، مانند رطوبت، آلودگی و ... شکل خاصی به خود می گیرند. مقره فشار قوی، وظیفه نگهداری هادی های فشار قوی که خود ولتاژ های بالایی دارند را بر عهده دارد.

انواع مقره

  • مقره سوزنی
  • مقره بشقابی
  • مقره مهار
  • مقره استوانه ای

انواع مقره بر اساس جنس

مقره ها اغلب از جنس شیشه ای، چینی و یا کامپوزیتی ساخته می شوند. مقره چینی:ماده سازنده مقره های چینی می تواند کائولین یا خاک چینی، سیلیکات آلومینیوم و یا خاک کوارتز باشد. در واقع این مواد به جهت  بالابردن استقامت الکتریکی، مکانتیکی، حرارتی و .... به چینی اضافه می شوند. به عنوان مثال کائولین استقامت حرارتی، سیلیکات آلومینیوم، مقاومت الکتریکی و خاک کوارتز مقاومت مکانیکی مقره را بالا می برد.

  • مقره شیشه ای: این مقره ها از ترکیب کوارتز و آهک ساخته می شود. ایم مقره ها  دارای مقاومت الکتریکی و استقامت بالایی هستند. مقره شیشه ای  به دلیل این که شفاف است، حفره و خلل داخل آن وجود نداشته و نور را از خود عبور می دهد فلذا دچار گرما نمی شوند.
  • مقره پلیمری: این مقره ها همان طور که از نامشان پیدا است، از موادی مانند کامپوزیت، پلیمر، سیلیکون، PVC و یا رزین ساخته شده اند. این محصولات خواص مکانیکی و الکتریکی خوبی داشته و در مقابل نور خورشید از خود مقاومت نشان می دهند. از مهم ترین ویژگی های این مقره ها می توان به نشکن بودن آن ها اشاره کرد. مقره رزینی سبک بوده و اغلب در محیط های بسته مورد استفاده قرار می گیرند. مقره سیلیکونی انعطاف پذیر بوده و کم تر دچار شکستگی می شود.
  • مقره سرامیکی:  این مقره در قدرت های بالا هم کاربرد دارد و جنس آن از خاک رس می باشد.

انواع مقره ها بر اساس کاربرد

  • مقره های خطوط هوایی: از این نوع مقره ها برای عایق بندی میان پایه و هادی و یا نگهداری آن ها بر روی دکل استفاده می شود. این مقره ها در انواع سوزنی (میخی)، مقره بشقابی (آویزان)، مقره های سنتی، مقره مهار، مقره های استوانه ای، مقره چرخی، مقره کششی و ... ساخته می شوند.
  • مقره های عبوری (شیلینگ): برای ایزوله کردن خطوط، جلوگیری از جرقه و یا عبور باس بارها از این نوع مقره ها استفاده می شود.
  • مقره های اتکایی: این نوع از مقره ها به شکل استوانه های بلند که دارای برآمدگی و فرورفتگی هستند، طراحی می شوند و از آن ها اغلب برای عایق بندی در تابلوها و یا پست ها و جهت نگهداری آن ها استفاده می شود.

قیمت و خرید مقره

قیمت مقره ها با توجه به انواع آن ها بسیار متفاوت می باشد. برای خرید مقره باید به ولتاژ عبوری، آب و هوای محل کاربرد، اندازه و نوع پست ها و محل استفاده نیز دقت کرد. پلیمر عایق اسپادانا، بسپار سازه الوند، توس، جبال الکتریک و ... از بهترین تولید کنندگان و مقره سازی ها در ایران می باشند که به راحتی می توانید با نمایندگی های آن ها در سایت راندنو در تماس بوده و ارتباط بر قرار کنید.


کاربرد مقره

در حالت کلی مقره ها دو وظیفه بر عهده دارند:
وظیفه مکانیکی و وظیفه الکتریکی
مقره ها باید بتوانند وزن هادی های به کار رفته شده در خطوط توزیع و انتقال را در شرایط مختلف که باعث اضافه شدن وزن سیم می شوند (بارش برف یا افزایش گرد و غبار و ...)، تحمل کنند به همین دلیل باید دارای استقامت مکانیکی بالایی باشند.
 برای عایق بندی هادی ها با یکدیگر و هادی و زمین، از مقره استفاده می شود. مقره ها به جهت این که باید بتوانند بین تجهیزات دکل ایزولاسیون کافی را برقرار کنند و در شرایط خاص مانند رعد و برق، ضربه، بارندگی و ... دچار شکست الکتریکی نشوند،می بایست استقامت الکتریکی بالاییداشته باشد.

مشخصات فنی مقره ها

  • ضریب اطمینان بالا
  • استقامت مکانیکی بالا
  • استقامت الکتریکی بالا
  • مقاومت در برابر آب و آلودگی
  • استحکام در مقابل تغییرات دما
  • عدم تغییر شکل و ظاهر
  • یکدست بودن طراحی (عدم وجود حفره و یا ناخالصی)
  • مقدار تلفات کم در زمینه عایق بندی

تست ها و آزمایش های مقره

  • تست سیکل حرارتی
  • آزمایش حداکثر توان و مقاومت مکانیکی
  • بررسی قفل و بست مقره
  • میزان گالوانیزه بودن
  • تست های مربوط به تحمل ولتاژ و شوک های حرارتی
