مقره کششی (بشقابی)
مشاهده دسته‌بندی‌های مقرهلیست کالاها

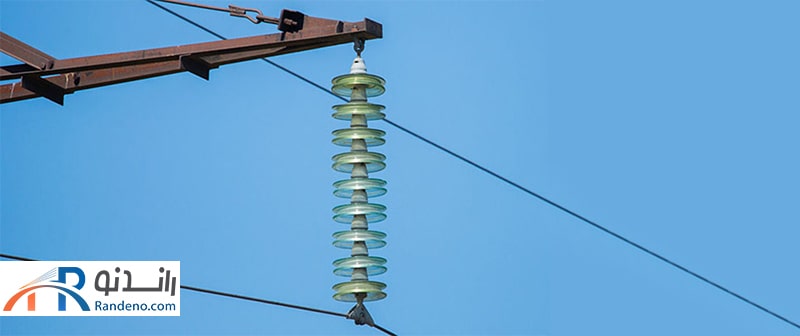

مقره کششی یا مقره بشقابی یکی از انواع مقره‌ها و متداول‌ترین مقره در خطوط هوایی انتقال انرژی محسوب میشود. جنس این نوع مقره از شیشه یا چینی است. این مقره به صورت زنجیره مقره در برج‌های کششی استفاده میشود و تعداد دیسک‌ها در آن به سطح ولتاژ، محل استفاده و اضافه ولتاژ بستگی دارد. ارتباط بین دیسک‌ها توسط دو فلز که با پودر سیمان و شیشه تولید می‌شوند، برقرار میشود. هر مقره بشقابی سرامیکی و هر جنس دیگر از یک دیسک بشقاب تشکیل شده است که در بخش بالایی آن کلاهک چدنی گالوانیزه توسط سیمان Alumina به شیشه یا چینی اتصال پیدا میکند و در بخش پایینی مقره یک پین فولادی گالوانیزه توسط همان سیمان Alumina به مقره متصل میشود. مسیر زیر بشقاب‌ها به شکل چین دار است که سبب افزایش طول مسیر جریان نشتی میشود.
جهت استعلام قیمت مقره کششی سیلیکونی یا مقره بشقابی سیلیکونی، مقره بشقابی پلیمری، مقره بشقابی شیشه‌ای، مقره بشقابی کامپوزیتی و سایر مقره‌ها با مراجعه به سایت راندنو می‌توانید لیست فروشندگان محصول مورد نظر خود را مشاهده نمایید. همچنین اگر به دنبال مرکز فروش مقره کششی هستید، می توانید به صورت مستقیم با فروشندگان این محصول در ارتباط باشید و به خرید انواع مقره بشقابی اقدام نمایید.
مشخصات فنی مقره کششی
مقره کششی که به مقره بشقابی نیز معروف است، حاوی عایق الکتریکی است و برای اتصال هادی به برج طراحی شده است همچنین در مکان‌هایی که نیروی کشش افقی به مقره زیاد باشد کاربرد دارد. این مقره قادر به تحمل نیروی کششی خط در پایه‌ها است. زنجیره مقره کششی به صورت دوتایی، سه تایی یا بیشتر استفاده می شود که انتخاب تعداد آن بستگی به تعداد فاز و شرایط بارگذاری دارد. مقره‌ها اغلب از جنس شیشه‌ای، چینی و یا کامپوزیتی ساخته می‌شوند. مقره بشقابی کامپوزینی در میان سایر مقره‌ها بسیار پرفروش است.
انواع مقره بشقابی
مقره‌های بشقابی داری انواع زیر هستند:
- مقره بشقابی استاندارد: این مقره شامل مقره کلاهکی و مقره شیار دار میشود.
- مقره بشقابی ضد مه: از مقره بشقابی fog type برای مناطق رطوبتی و مه آلود استفاده می شود. در بخش پایین این مقره شیار‌ها بزرگتر از شیارهای مقره معمولی است، وزن آن بیشتر است و برای افزایش نیروی مکانیکی کاربرد دارد.
- مقره بشقابی آیرودینامیک: این مقره به شکل آیرودینامیک است که در مناطقی که وزش باد زیاد است کاربرد دارد. سطح بادگیری این مقره کم است و در بین زنجیره‌ها انحراف زاویه کمی وجود دارد بنابراین نیروهای وارد شده به برج بدلیل فاصله میان خزشی کم انتخاب مناسبی برای محیطهای بادی است.
قیمت مقره کششی
مقره بشقابی براساس عوامل مختلفی مانند جنس، نوع، برند و شرکت تولیدکننده، کیفیت ساخت و ... قیمت گذاری میشود. به عنوان مثال قیمت مقره بشقابی کامپوزیتی با قیمت مقره کششی سیلیکونی متفاوت است. شما می‌توانید در سایت راندنو قیمت انواع مقره از برندهای معتبر و باکیفیت را مشاهده و مقایسه کنید تا بهترین مقره را انتخاب نمایید.
خرید مقره کششی از راندنو
پیش از خرید مقره باید به نکات زیادی همچون موارد زیر توجه کرد:
- جنس
- نوع
- قیمت
- کیفیت ساخت
- شرایط جوی منطقه
- میزان ولتاژ عبوری
- خدمات پس از فروش
- برند و شرکت تولیدکننده
برای خرید مقره بشقابی می‌توانید از بخش بالای همین صفحه، کالای مورد نظر خود را انتخاب کنید و مشخصات فنی کالا را مشاهده نمایید. سپس قیمت کالا را در فروشگاه های مختلف با یکدیگر مقایسه کنید و بصورت مستقیم با فروشنده مورد نظر ارتباط برقرار نمایید. راندنو امکان مشاهده لیست قیمت مقره بشقابی و برقراری ارتباطی بدون واسطه با فروشندگان را برای شما فراهم می‌سازد.
سوالات متداول
چرا از چند دیسک در زنجیره مقره کششی استفاده میشود؟
تعداد دیسکهای مقره به سطح ولتاژ خط، شرایط محیطی و میزان اضافهولتاژ بستگی دارد. با افزایش ولتاژ شبکه، معمولاً تعداد دیسکهای مورد استفاده در زنجیره نیز افزایش پیدا میکند تا عایقبندی الکتریکی مناسبی ایجاد شود.
مقره بشقابی ضد مه چه کاربردی دارد؟
این مقره برای استفاده در مناطق مرطوب، مهآلود و آلوده طراحی شده است. ساختار پرهها و شیارهای آن به افزایش فاصله خزشی کمک میکند و احتمال ایجاد تخلیه الکتریکی سطحی را در شرایط نامساعد محیطی کاهش میدهد.
مقره بشقابی آیرودینامیک چه ویژگی‌هایی دارد؟
مقره آیرودینامیک با طراحی خاص بدنه و سطح بادگیر کمتر، برای استفاده در مناطقی با وزش باد شدید مناسب است. این طراحی میتواند نیروهای ناشی از باد بر زنجیره مقره و سازه نگهدارنده را کاهش دهد.
مقره کششی در چه قسمتهایی از خطوط برق نصب میشود؟
این مقره معمولاً در پایههای کششی، نقاط تغییر مسیر خطوط، انتهای خطوط هوایی و محلهایی که هادی تحت نیروی کششی قابلتوجهی قرار دارد، نصب میشود.
تفاوت مقره کششی و مقره سوزنی چیست؟
مقره کششی برای تحمل نیروهای کششی هادی در خطوط برق طراحی شده و معمولاً به صورت زنجیره‌ای از چند دیسک نصب میشود. در مقابل، مقره سوزنی برای نگهداری هادی روی پایههای خطوط توزیع به کار می‌رود و معمولاً ساختاری یکپارچه دارد.
تفاوت مقره بشقابی چینی و کامپوزیتی چیست؟
مقره بشقابی چینی از عایق سرامیکی ساخته میشود و از استحکام و مقاومت الکتریکی بالایی برخوردار است. در مقابل، مقره کامپوزیتی وزن کمتری دارد و به دلیل ساختار پلیمری و هسته تقویتشده، از مقاومت مکانیکی و عملکرد مناسبی در شرایط محیطی مختلف برخوردار است.
منظور از فاصله خزشی در مقره بشقابی چیست؟
فاصله خزشی به کوتاهترین مسیر روی سطح عایق بین دو بخش فلزی با پتانسیل الکتریکی متفاوت گفته میشود. افزایش این فاصله میتواند احتمال وقوع جریان نشتی و تخلیه سطحی را در محیطهای آلوده و مرطوب کاهش دهد.
